- первичная очистка колосовых, крупяных, зернобобовых культур, кукурузы, сорго, подсолнечника от примесей в составе зерноочистительных агрегатов
Зерноочиститель стационарный ОВС-25С
- Производитель
- Агрострой
- Код товара
- ОВС-25С-ЗВА
- Наличие
- Предзаказ
| Тип использования | стационарный |
|---|---|
| Предварительная очистка (т/час) | 25 |
| Первичная очистка (т/час) | 12 |
| Семенная очистка (т/час) | 5 |
| Количество фракций | 4 |
| Сетчатая очистка | нет |
Комплектация и опции
Особенности
Ремонтопригодность
Болтовое соединение позволяет в кратчайшие сроки произвести замену детали, вышедшую из строя, поэтому вы будете тратить меньше времени и денег на замену детали, что очень важно в период уборки и сортировки урожая.
Характеристики
Основные характеристики
| Тип использования | стационарный |
|---|---|
| Предварительная очистка (т/час) | 25 |
| Первичная очистка (т/час) | 12 |
| Семенная очистка (т/час) | 5 |
| Количество фракций | 4 |
| Сетчатая очистка | нет |
| Воздушная очистка | есть |
| Повторная воздушная очистка | нет |
| Решетная очистка | есть |
| Триерная очистка | нет |
| Отделение крупных примесей | есть |
| Отделение легких примесей | есть |
| Отделение фуража | есть |
| Отделение щуплого зерна | нет |
| Отделение коротких примесей | нет |
| Отделение длинных примесей | нет |
| Сортировка по удельному весу | нет |
| Сортировка по ширине | есть |
| Сортировка по длине | нет |
| Суммарный расход воздуха (м3/час) | 4000 |
| Масса (кг) | 1090 |
Прочие характеристики
| Потребляемая мощность ( кВт/час) | 4 |
|---|---|
| Количество станов (шт) | 2 |
| Количество решёт в машине (шт) | 8 |
| Размер решета (мм) | 790х990 |
| Суммарная площадь решёт (м2) | 6,2 |
| Режим работы станов | параллельно |
| Очистка решет нижнего стана | щётки |
| Очистка решёт верхнего стана | щётки |
| Соединение корпуса | болтовое |
| Соединение рамы | сварное |
| Покрытие корпуса | автомобильная грунт-эмаль |
| Покрытие рамы | автомобильная грунт-эмаль |
Габаритные размеры
| Длина в работе (мм) | 3000 |
|---|---|
| Ширина в работе (мм) | 2100 |
| Высота в работе (мм) | 2400 |
Гарантия
| Гарантия на всё изделие (месяцев) | 12 |
|---|
Подробные характеристики
| Распределение входного продукта | шнеком |
|---|---|
| Тип вентилятора | радиальный |
| Количество лопастей вентилятора (шт) | 6 |
| Диаметр крыльчатки вентилятора (мм) | 530 |
| Скорость вращения двигателя вентилятора (об/мин) | 1180 |
| Амплитуда колебаний станов (мм) | 7,5 |
| Частота колебаний станов (в мин) | 460 |
| Угол наклона решет (градусов) | 8 |
| Количество щёток (шт) | 24 |
| Частота колебаний щёток (в мин) | 40 |
| Расположение плоскостей на нижнем стане | друг над другом |
| Количество плоскостей в верхнем стане (шт) | 2 |
| Количество решёт в верхнем стане (шт) | 4 |
| Количество плоскостей в нижнем стане (шт) | 2 |
| Количество решёт в нижнем стане (шт) | 4 |
| Двигатель решётной системы | АИР100S2 |
| Мощность двигателя решетной системы (кВт/час) | 4 |
| Скорость вращения двигателя решетной системы (об/мин) | 3000 |

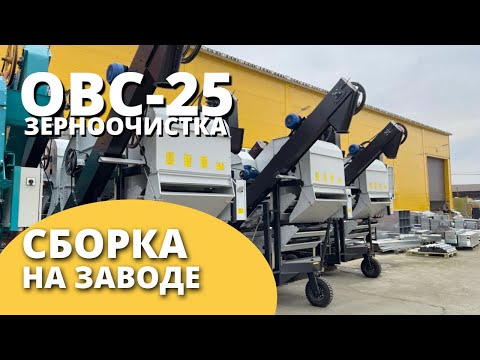

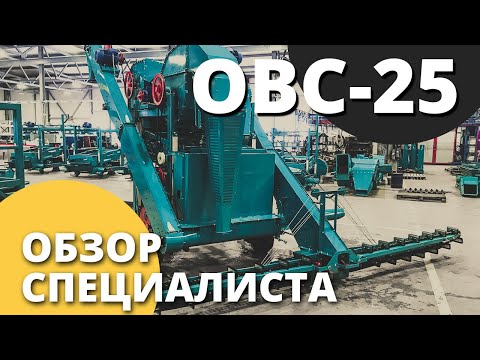

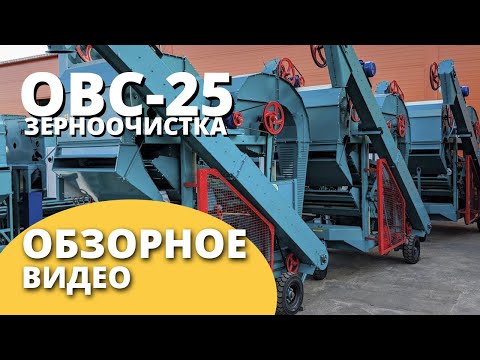

Видео
Назначение
Устройство
Устройство зерноочистителя:
Основные рабочие органы очистителя вороха стационарного приемная камера, воздушно-очистительная часть, решетные станы, шнек фуражных отходов - смонтированы на раме.
Принцип работы:
Зерновой материал подается норией в распределительный шнек питающего устройства машины. Питающее устройство распределяет зерно по ширине камеры. Распределитель делит материал на две равные части и направляет его в воздушные каналы. Воздушный поток через вентилятор уносит легкие примеси в централизованную воздушную систему агрегата. Более крупные примеси из воздушного потока улавливает отстойная камера. Зерновой материал, прошедший очистку воздухом и разделенный на две равные части, попадает на верхний и нижний станы. Процесс очистки на верхнем и нижнем станах совершенно одинаков. Решето Б2 выделяет крупные примеси, а решета В и Г - мелкие. Проход через решето Б, содержит часть зерна с мелкими примесями, которые выделяются на подсевном решете В и далее на сортировальном решете Г. Проход через решето В содержит мелкие минеральные примеси, сорняки, зерновую примесь. Сход с решета В поступает на сортировальное решето Г. Сход с решета Б, содержит зерно преимущественно с крупными примесями, поступает на решето Б2, на котором сходом выделяются крупные примеси, а зерно с оставшимися мелкими примесями проходом, через решето Б2 поступает на решето Г.
Сход крупных примесей с решета Б2 и проход через В и Г поступаем шнек фуражных отходов. Сход с решета Г - чистое зерно -попадает на задний приемник. Из приемника чистое зерно шнеком подается в нижнюю головку передаточного транспортера.
