Многофункциональный зерноочистительный комплекс «МЗК»-самоходный предназначен для предварительной очистки зерна с последующей погрузкой последнего в транспортные средства, бухты, склады и т.п.. Номинальная производительность данного орудия за 1 час основного времени при влажности материала до 16 % (на пшенице) на грунте с твердым покрытием составляет 70 т/ч.
Зерноочиститель передвижной МЗК-70
- Производитель
- ВоронежАгроТехсервис
- Код товара
- МЗК-70-ВАТ
- Наличие
- Предзаказ
| Тип использования | самопередвижной |
|---|---|
| Предварительная очистка (т/час) | 70 |
| Количество фракций | 3 |
| Тип питателей | скребковые |
| Регулировка скорости движения | частотный преобразователь |
| Дальность метания (м) | 21 |
Комплектация и опции
Описание
Особенности

Скорость очистки
Производительность комплекса в зависимости от модели составляет от 50 до 100 т/ч качественного зернового продукта по нормативам ГОСТ. Погрузка очищенного материала возможна в любые транспортные средства, даже с наращенными бортами.

Количество фракций - 3
Чистое зерно с фуражки, крупные примеси, легкие примеси, шелуха и пыль.

Зерно не пересыпается через питатели
Частотный преобразователь плавно регулирует скорость движения зерноочистительной машины от 0 до 2 км/час, в связи с чем оборудование не врезается в бурт, соответственно, не травмирует зерно и не ломает питатели, а также зерно не пересыпается через питатели - оператору машины не приходится подбрасывать зерно лопатой в питатели.

Высота погрузки
За счет триммера от зерномета материал можно загружать сразу в транспорт, так как максимальная высота борта 4,5 метра.

Поворот триммера на 90 градусов
Установленный в машине триммер от зерномета распределяет зерно на 90 градусов в обе стороны - это позволяет заполнить склад равномерно, не задействуя при этом отдельную технику «зерномет». Мотор привода транспортера вынесен из-под триммерного блока, что исключает попадание в него мусора и обеспечивает отличное охлаждение. Легкая замена ленты за счет разборной боковины триммера.

Ремонтопригодность
Болтовое соединение позволяет в кратчайшие сроки произвести замену детали, вышедшую из строя, поэтому вы будете тратить меньше времени и денег на замену детали, что очень важно в период уборки и сортировки урожая.

Самопередвижной
Зерноочиститель легко можно переместить с одного места на другое.

Плавность хода
Привод системы передвижения оснащен мотор-редуктором с частотным преобразователем для регулировки скорости и плавности хода. Благодаря приводу на задние колеса обеспечивается уверенное движение комплекса и отсутствие пробуксовок.

Повышенная износостойкость
Срок службы техники из оцинкованного металла в 2-3 раза дольше, чем машины для очистки зерна из обычного окрашенного металла.

Самозагрузочный
Оборудована загрузчиком в виде Т-образного загрузочного устройства. По бокам устройства расположены скребковые питатели. Ширина захвата питателей – 4,8 м.

Универсальный
За счет сравнительно небольших габаритов комплекс можно использовать как на открытых площадках, так и в условиях закрытых складов. МЗК забирает материал с твердых поверхностей, таких как бетон, асфальт, плиточный материал.

Инновационный материал
Автомобильное грунт-эмаль покрытие выполняет защитно-декоративную функцию, которое характеризуется износостойкостью, прочностью, надежностью и длительным сроком эксплуатации. Такое покрытие включает в себя: модификатор ржавчины, грунтовку и декоративную эмаль.

Экономия на сушке
Если влажность невысокая, можно значительно сэкономить на сушке зерна. За счет своевременного использования МЗК зерно не успевает впитать влагу из сорных примесей.

Дальность метания
Установленный в машине триммер от зерномета позволяет буртовать зерно на расстояние от 21 до 25 м, поэтому не нужно покупать отдельную технику «зерномет».
Характеристики
Основные характеристики
| Тип использования | самопередвижной |
|---|---|
| Предварительная очистка (т/час) | 70 |
| Количество фракций | 3 |
| Тип питателей | скребковые |
| Регулировка скорости движения | частотный преобразователь |
| Дальность метания (м) | 21 |
| Высота бросания (м) | 8 |
| Максимальная высота погрузки в транспорт (м) | 4,2 |
| Ширина питателей (мм) | 4500 |
| Сетчатая очистка | есть |
| Воздушная очистка | есть |
| Повторная воздушная очистка | нет |
| Решетная очистка | нет |
| Триерная очистка | нет |
| Отделение крупных примесей | есть |
| Отделение легких примесей | есть |
| Отделение фуража | нет |
| Отделение щуплого зерна | нет |
| Отделение коротких примесей | нет |
| Отделение длинных примесей | нет |
| Сортировка по удельному весу | нет |
| Сортировка по ширине | нет |
| Сортировка по длине | нет |
| Масса (кг) | 2300 |
Прочие характеристики
| Потребляемая мощность ( кВт/час) | 21,58 |
|---|---|
| Рабочая скорость минимальная (км/час) | 0,1 |
| Рабочая скорость максимальная (км/час) | 9 |
| Транспортная скорость максимальная (км/час) | 5 |
| Привод хода | мотор-редуктор |
| Поворот триммера метателя (градусов) | 90 |
| Соединение корпуса | болтовое |
| Соединение рамы | сварное |
| Покрытие корпуса | автомобильная грунт-эмаль |
| Покрытие рамы | автомобильная грунт-эмаль |
Габаритные размеры
| Длина в работе (мм) | 10000 |
|---|---|
| Ширина в работе (мм) | 4500 |
| Высота в работе (мм) | 4000 |
| Длина при транспортировке (мм) | 10000 |
| Ширина при транспортировке (мм) | 4500 |
| Высота при транспортировке (мм) | 4000 |
Гарантия
| Гарантия на всё изделие (месяцев) | 12 |
|---|
Подробные характеристики
| Количество колёс (шт) | 4 |
|---|---|
| Колеса | с пневмошиной |
| Тип шин | автомобильные |
| Маркировка колёс | 175/70/R13 |
| Подшипники задних полуосей | UCF206 необслуживаемые, 4 шт. |
| Защита задних полуосей | дифференциал |
| Подшипники передней оси | UCF206 необслуживаемые, 2 шт. |
| Поворот передних колёс | рычагом |
| Количество скребков питателей (шт) | 18 |
| Размеры скребка питателя (мм) | 100х260 |
| Шаг установки скребков питателей (мм) | 304 |
| Механизм подъёма и опускания питателей | ручная лебедка |
| Количество скребков транспортёра (шт) | 36 |
| Размеры скребка транспортера (мм) | 100х260 |
| Шаг установки скребков транспортера (мм) | 304 |
| Модель цепи транспортёра | ТРД-38-4000-2-2-6-8, 2 шт. |
| Скорость цепи транспортёра (м/с) | 2,2 |
| Двигатель привода транспортёра | АИР112МВ6 |
| Мощность двигателя транспортёра (кВт) | 4 |
| Скорость вращения двигателя транспортера (об/мин) | 1000 |
| Подшипники транспортёра | UCF206 необслуживаемые, 2 шт. |
| Способ установки подшипников транспортера | вынесены снаружи корпуса |
| Модификация ленты триммера | с поперечными рёбрами |
| Ширина ленты триммера (мм) | 400 |
| Длина ленты триммера (мм) | 2560 |
| Толщина ленты триммера (мм) | 4 |
| Скорость ленты триммера (м/с) | 19,7 |
| Модификация катушки триммера | лопастная |
| Привод тримера | 1 ремень |
| Двигатель привода триммера | АИР112М4 |
| Мощность двигателя привода триммера (кВт) | 5,5 |
| Скорость вращения двигателя привода триммера (об/мин) | 1500 |
| Подшипники триммера | UCF206 необслуживаемые, 6 шт. |
| Способ установки подшипников триммера | вынесены снаружи корпуса |
| Модель очистительного агрегата | МПО-50 |
| Распределение входного продукта | шнеком |
| Подшипник распределительного шнека | UCF207 необслуживаемые, 2 шт. |
| Регулировка подачи входного продукта | впускной шибер |
| Контроль распределения входного продукта | смотровые окна |
| Размер ячейки сетчатого транспортера (мм) | 15х15 |
| Подшипники сетчатого транспортёра | UCF206 необслуживаемые, 4 шт. |
| Тип вентилятора | радиальный |
| Количество лопастей вентилятора (шт) | 12 |
| Подшипники вентилятора | UCF207 необслуживаемые, 2 шт. |
| Двигатель привода вентилятора | АИР132М6 |
| Мощность двигателя вентилятора (кВт) | 7,5 |
| Скорость вращения двигателя вентилятора (об/мин) | 1000 |
| Способ установки подшипников | вынесены снаружи корпуса |
| Подача зерна на отгрузочный транспортёр | двунаправленный шнек |
| Подача зерна в триммер | скребковый транспортёр |
| Дополнительная очистка зерна от пыли | вентилятор пылеотделитель |
| Накопитель для пылеотделителя | осадочная камера |
| Подшипники отгрузчика | UCF206 необслуживаемые, 2 шт. |
| Способ установки подшипников отгрузочного транспортера | вынесены снаружи корпуса |

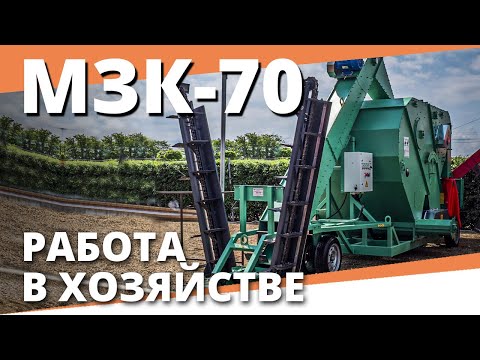

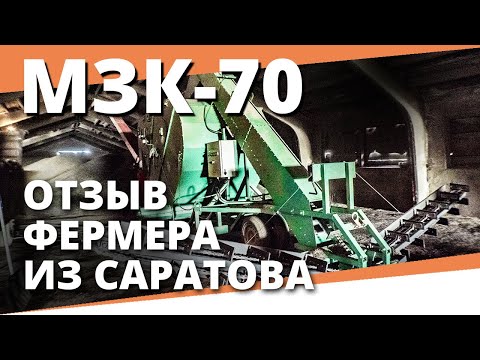

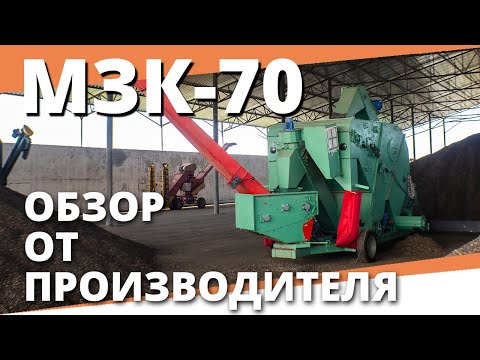

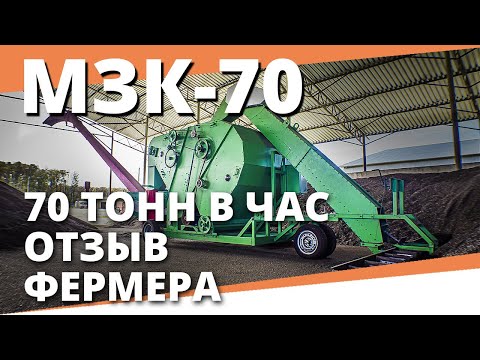

Видео
Назначение
- погрузка зерна с пола склада (тока) в транспортное средство
- механическое перемещение (перелопачивание, перебуртовка) зерна на открытых площадках и в помещениях
- предварительная очистка зерна с отделением крупных и легких примесей
Устройство
Устройство зерноочистителя:
На платформе (3) смонтированы основные компоненты: триммер поворотный (4) с выгрузным лотком, установленным под углом 45 градусов, загрузочный короб (1) с расположенным внутри наклонным скребковым транспортером; вместе с загрузочным коробом (1) машина предварительной очистки (2).
.jpg)
Устройство электрооборудования зерноочистителя:
Электрооборудование включает пять автономных электродвигателя, подключенных к источнику питания параллельно. Питание электродвигателей осуществляется через предохранительные устройства. Каждый из двигателей заземлен. В работе двигателя для привода самохода предусмотрен реверс и изменение частоты вращения (скорости передвижения) с помощью частотного преобразователя.
Принцип работы:
Поперечные горизонтальные питатели скребковыми транспортерами подают зерно с периферии бурта к центру. Продольный (центральный) наклонный скребковый транспортер, проходящий внутри загрузочного короба, подает зерно в загрузочное окно машины предварительной очистки, откуда оно попадает на сетку. Там происходит очистка крупных примесей, и затем зерно попадает в воздушный канал, где вихревой поток с большой скоростью очищает его от мелких примесей. Очищенный продукт попадает на шнек чистого зерна, которое собирает последнее в лоток, откуда транспортёром направляется в триммер, который придаёт продукту ускорение и выбрасывает его в требуемое место (в транспортное средство или в новый бурт). Для непрерывного забора и подачи зерна зернокомплекс перемещают в продольном направлении с помощью механизма самохода.
